  我公司已为天津三星电机、三星高新电机、三星LED、LG电子、北京现代、医乐世(天津)医疗器械有限公司、快扣(天津)有限公司、美诗兰

 (天津)化妆品有限公司、宝洁(天津)有限公司、哈尔滨飞机制造有限公司 、一汽进出口有限公司、安费诺(天津)有限公司、奥特奇(天津

  )有限公司、等国外企业在天津、北京等地的车间厂房并提供了改造、机电安装、装修、净化等服务。



  通过多年的实践与积累 ,我公司已经成为一个专业提供厂房车间改造、装修、机电安装、 净化车间等施工与设计的专业公司。车间厂房内外

 部的改造分为:道路、停车场、自行车棚、篮球场、吸烟亭、库房、照明、监控、门卫保安室、景观建设和改造等。





设备安装分为:设备用的水、电、气和设备搬运的安装。

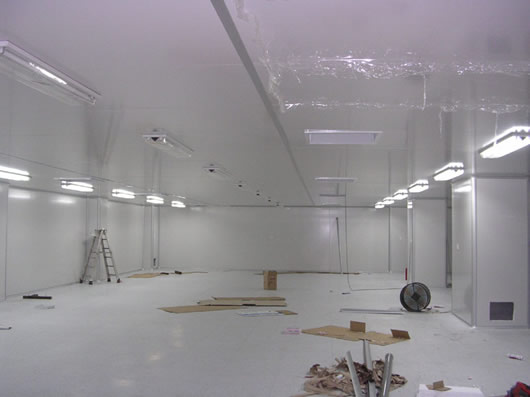

净化车间建设和装修按等级分为:百级、千级、万级、十万级等级别要求,一般是根据企业生产和加工的产品国家和行业规定的标准。

洁净度等级

等 级
每立方米(升)空气中》0.5μm尘粒数
每立方米(升)空气中》5μm尘粒数
100
《35*100(〈3.5〉

1000
《35*1000(〈35〉
《250(〈0.25〉
10000
《35*10000(〈350〉
《2500(〈2.5〉
100000
《35*100000(〈3500〉
《25000(〈25〉


设计规划

●动线规划要点:要检讨分析人车路径、配管系统、排气管道、原料搬运和作业的流程

等,尽量缩短动线,并避免交叉,以防止交叉污染。作业者、化学药品、材料等动线勿

集中;无尘车间四周,宜设缓冲区;制造装置的出入,不要对作业产生大影响。

●有些空气净化系统的空气,如经处理仍不能避免交叉污染时,则不能循环使用:固体

物料的粉碎、称重、配料、混合、制料、压片、包衣、灌装等工序;用有机溶媒精制的

原料药精制、干燥工序;放射性药品生产区;病原体操作区;工艺过程中产生大量有害

物质、挥发性气体的生产工序;固体口服制剂的颗料;

风淋室

风淋室是现代工业洁净厂房中必不可少的洁净配套设备,它能去除人和物表面的尘埃,

同时又对风淋室两侧的洁净区和非洁净区起到了缓冲与隔离的作用。该设备广泛应用于

食品、医药、生物工程及精密电子等领域。风淋室分为“普通型和联锁型”两类:普通

型采用手动启动吹淋的控制方式,个别操作者会选择“不经过吹淋就离开”的逃避方式

这使得洁净区的空气洁净度难以保证。甚至可能会影响到产品质量。 洁净室内,在动

态情况下,细菌及尘埃的最大发生源是操作者,当操作者进入洁净室之前,必须用洁净

空气吹淋其衣服表面附着的尘埃颗粒。

高效送风口

本产品为万级,十万级乱流洁净室新建,改建工程净化空调系统终端送风装置。可广泛

应用与电子工业,精密机械,冶金,化工等工业及医疗,制药,食品等部门的净化空调

系统。本装置主要由静压箱,高效过滤器,铝合金扩散板,标准法兰接口等组成,造型

美观,结构简单,使用可靠。 本送风口为下装式,具有在洁净室内安装和更换过滤器

方便的优点,高效过滤器采用机械压紧或液槽密封装置,确保风口安装无泄露,密封可

靠,净化效果好。

传递窗

传递窗主要适用于洁净区与非洁净区之间,或洁净室与洁净室之间的小货物传递,可有

的效减少洁净室门的开启次数,把洁净区的污染减少的最低程度。根据使用要求,传递

窗箱体表面可喷塑,内胆可用不锈钢,外表美传递窗观。传递窗的两扇门采用电控连锁

或机械连锁装置,可有效的防止低洁净等级区内的灰尘带入高洁净区内,是净化车间必

备佳品。

洁净工作台

无尘车间内的洁净工作台可根据产品要求或其他用途的要求,在操作台上保持高洁净度

的局部净化。洁净工作台可以在操作台的局部空间形成无菌、无尘的局部净化,其主要

组成部件有预过滤器、高效过滤器、风机机组、外壳、静压箱、台面和配套的电器元器

件等。无尘车间的洁净工作台的构造要求:台面,采用木质塑料贴面贴于层压板上做成

台面,或采用不锈钢做台面;箱体,用热扎薄钢板与骨架气焊易变形,可采用冷轧薄板

折边搭接,大电流电焊,内表面需粘贴消声材料,最大尺寸应以通过一般房门为宜;箱

体密封,所有缝隙均采用密封胶密封;操作区截面应尽可能与空气过滤器送风截面相同

,尽量减少盲区;风机、电机,选用高压低噪的小型风机,风机与箱体的连接采用软连

接,电机及风机均应采取减振措施;灯罩,日光灯要尽量设置在灯罩内,灯罩内要通过

洁净气流;预过滤器,须设置预过滤器,容量要大,在使用风量下,初阻力宜小于50Pa

;高效过滤器,尽量采用大面积的过滤器,减少空气过滤器的数量,过滤器与框之间的

密封应采用封导结合的双环密封系统。

FFU风机过滤单元

FFU为英文缩写,全称为 Fan Filter Units, 中文意思为“风机滤器单元(机组)”,

也称空气过滤单元。风机从FFU顶部将空气吸入并经初、高效过滤器过滤,它为不同尺

寸大小,不同洁净度等级的洁净室、微环境提供高质量的洁净空气。各净化工程企业的

FFU执行标准略有不同,业内通行的指标为:过滤后的洁净空气在整个出风面以

0.45M/S±20%的风速匀速送出,但稳定性差距很大。经过实地检测,国际品牌普遍难以

适应“中国环境因素”,质量虽然普遍高于国产公司,但1年后的稳定性测试普遍不理

想;而大部分国内低端品牌的工程质量也较差强人意。净化工程行业开始注重产品质量

与稳定性的双向验收标准,并逐步以实地检测数据(之前多依靠行业报告)更真实的体

现工程性价比.

层流罩一种可提供局部高清洁环境的空气净化设备。它主要有箱体,风机,初效空气过

滤器,高效空气过滤器。阻尼层,灯具等组成,箱体喷塑或采用不锈钢材料。该产品即

可以悬挂,又可地面支撑,结构紧凑,使用方便。可以单个使用,也可多个联接组成带

状洁净区域。



层流罩

4车间材料隔热夹心板隔热夹心板是通过先进的自动成型机将彩色钢板压型后用高强度

粘接剂把内外两层钢板(也可以用铝板,不锈钢或装饰板)与自熄型聚苯乙烯泡沫板(

也可用其他防火材料)加压加热复合而成的新兴建筑板材。隔热夹心板外型美观,色泽

鲜艳多样,轻质高强,施工迅速方便,以板块拼装,不用大型起吊设备,无湿作业。集

承重,保温,防火,装饰于一体,不用二次装饰,可广泛用于大跨度结构屋面,墙体,

保温隔热厂房或保温防火厂,净化厂房,冷库,冷藏车,集装箱房洁净密闭门洁净密闭

门分铝合金门和彩钢板门两中。门扇轻,钢性好,密闭性能佳,产品整体性能好,表面

平整,光滑,耐腐,不易积尘,外型美观高雅,启闭灵活,经久耐用 ,具有隔音保温,

防火等优点。具体规格可以根据用户的要求设计。

洁净密闭窗洁净密闭窗可根据用户的设计要求,采用R60或R44系列型材,制作成圆弧边

框或三角边框。

洁净密闭灯

洁净密闭灯分为普通型和应急型两种。通常采用双管形式。其中应急型在正常情况下也

可以当普通型使用,在厂房突然断电的情况下,其可保持继续照明 , 并且不需要单独

供电系统。在用材上,洁净密闭等有不锈钢和烤漆型两种,面罩有透明和不透明之分。

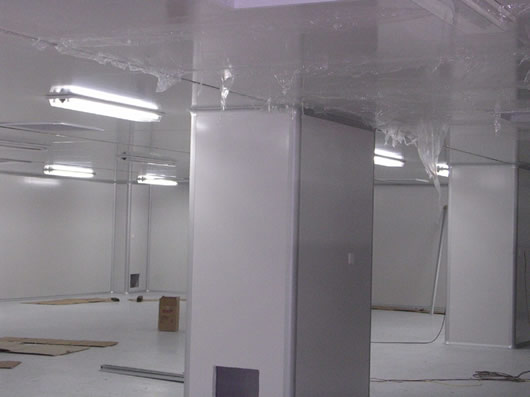

5结构包柱结构包柱适用于洁净区内有水泥结构柱或钢结构柱的情况,经彩钢板安装处理

后,使车间即美观漂亮,又符合GMP要求。

6配电箱(柜)洁净区内的配电箱(柜)根据要求不同,可采用明装或暗装方式安装。其暗

装结构形式类似于通风柱井或结构包柱。

进出线选用:配电箱的进出线选用低压电缆,电缆的选择应符合技术要求。例如30kVA、

50kVA变压器的配电箱的进线使用VV22-35×4电缆,分路出线使用同规格的VLV22-5×4电

缆;80kVA、100kVA变压器的配电箱的进线分别使用VV22-50×4、VV22-70×4电缆,分路

出线分别使用VLV22-50×4、VLV22-70×4电缆,其电缆与铜铝接线鼻压接后再用螺栓与配

电箱内接线桩头连接。进入制证车间之前,先要穿上防尘鞋套,车间门口就安放有自动

鞋套机。随后,笔者走进了一个两端都有门的“小走廊”,“走廊”两侧的无数个小吹

风机”不断对笔者“吹风”。这间“小走廊”名为“风淋室”,“吹风机”是旋转喷嘴

,能迅速清除附着在衣服上的灰尘、头发、发屑等杂物。每一位工作人员和外来人员进

入洁净室无尘车间之前,都要通过风淋间“净化”。风淋室的两道门电子互锁,可以兼

起气闸室的作用,阻止外界污染和未被净化的空气进入洁净区域。7空气洁净度经济和科

技发达的国家和地区都有自己的空气洁净标准和规范标准,都规定了有关的洁净度等级

,我国于1984年颁布《洁净厂房设计规范》(GBJ73-84),1996年该规范进行了较大的

修改,1990年颁布《洁净室施工及验收规范》(JGJ71-90)以指导施工和验收的重要文

件。

清洁要求

(1)清洁洁净室内的墙时应使用洁净室无尘布;

(2)用90%去离子水和10%的异丙醇配置清洁剂;

(3)使用已获批准的洁净室专用去污剂;

(4)每天都要检查车间和整备间的垃圾箱,并及时清走。

(5)每块地板都要吸尘。每次交接班时,都应在地图上标明工作完成情况,

例如在哪结束从哪开始。

(6)清洁洁净室的地面应使用专用拖把。

(7)在洁净室里吸尘应使用带有高效过滤器的专用真空吸尘器。

(8)所有的门都需要检查并擦干

(9)吸完地以后再擦地。一周擦一次墙面。

(10)架空地板下也要吸尘及擦拭。

(11)三个月擦一次架空地板底下的柱子和支撑柱。

(12)工作时一定要记住,永远是由上往下擦,从离门最远的地方向门的方向擦。

8风速影响

小粒径粉尘的扩散作用(布朗运动)明显,风速低了,气流在过滤材料中滞留的时间就长

一些,粉尘就有更多的机会撞击障碍物,因此过滤效率就高。经验表明,对于高效过滤

器,风速减少一半,粉尘的透过率会降低近一个数量级(效率数值增加一个9),风速增加

一倍,透过率会增加一个数量级(效率降低一个9)。与扩散的效果类似,当过滤材料带静

电时(驻极体材料),粉尘在滤材中滞留的时间越长,被材料吸附的可能性就越大。改变

风速,带静电材料的过滤效率会明显改变。如果你知道材料上有静电,进行空调系统设

计时就应该尽可能地减少通过每只过滤器的风量。 对于以惯性机理为主的大颗粒粉尘,

根据传统理论,风速降低后,粉尘与纤维碰撞的几率会减少,过滤效率会随之降低。但

在实践中这种影响并不明显,因为风速小了,纤维对粉尘的反弹力也小 了,粉尘更容易

被粘住。 风速高,阻力就大。如果过滤器的使用寿命以终阻力为依据,风速高,过滤器

的使用寿命就短。一般用户很难实际观察到风速对过滤效率的影响 ,但观察风速对阻力

的影响要容易得多。

对于高效空气过滤器,气流穿过滤材的速度一般在0.01~0.04m/s,在这个范围内,过滤

器的阻力与过滤风量呈正比关系。例如,一只484×484×220mm的高效过滤器,在额定风

量1000m3/h下的初阻力为250Pa,如果使用中的实际风量是500m3/h ,它的初阻力可降为

125Pa。对于空调箱中的一般通风用过滤器,气流穿过滤材的速度在0.13~1.0m/s范围内

,阻力与风量不再是线性关系,而是一条上扬的弧线 ,风量增加30% ,阻力可能会增加

若过 滤器阻力对你来说是 个非常重要的参数 ,你就要向过滤器供应商索要阻力曲线。
